პნევმატური მართვის სისტემებში დიდი ხნის საინჟინრო დილემა რჩება: არის აორი-ჰაერის მოსამზადებელი ერთეულისაკმარისია, ან არის ასამი-ცალი ერთეულისავალდებულო?
უმცროსი დიზაინერები ხშირად აკონკრეტებენ სამ-ერთეულს ნაგულისხმევად, იმ ვარაუდით, რომ „მეტი კომპონენტი ნიშნავს უფრო მეტ საიმედოობას“. გამოცდილი ინჟინრებისთვის ეს დაუფიქრებელი არჩევანი ავლენს არასაკმარის საინჟინრო განსჯას.
იმის ნაცვლად, რომ დაეყრდნოს ზოგად შერჩევის ცხრილებს, ეს სტატია აანალიზებს ძირითად განსხვავებებს ამ ორ კონფიგურაციას შორის ფუნდამენტური პრინციპებიდან და ინდუსტრიის მიმდინარე სტანდარტებიდან, ფოკუსირებულია პნევმატური სისტემის ჰაერის მომზადების ერთეულზე.
FRL საფუძვლები
ქვეშISO 1219-1 (გრაფიკული სიმბოლოები პნევმატური სისტემებისა და კომპონენტებისთვის), ორივე კონფიგურაცია საერთაშორისოდ მოიხსენიება როგორცFRL ერთეული:
- F: ფილტრი
- R: მარეგულირებელი
- L: ლუბრიკატორი
- სამი-ერთეული: ინტეგრირებული ფილტრი + რეგულატორი + ლუბრიკატორი

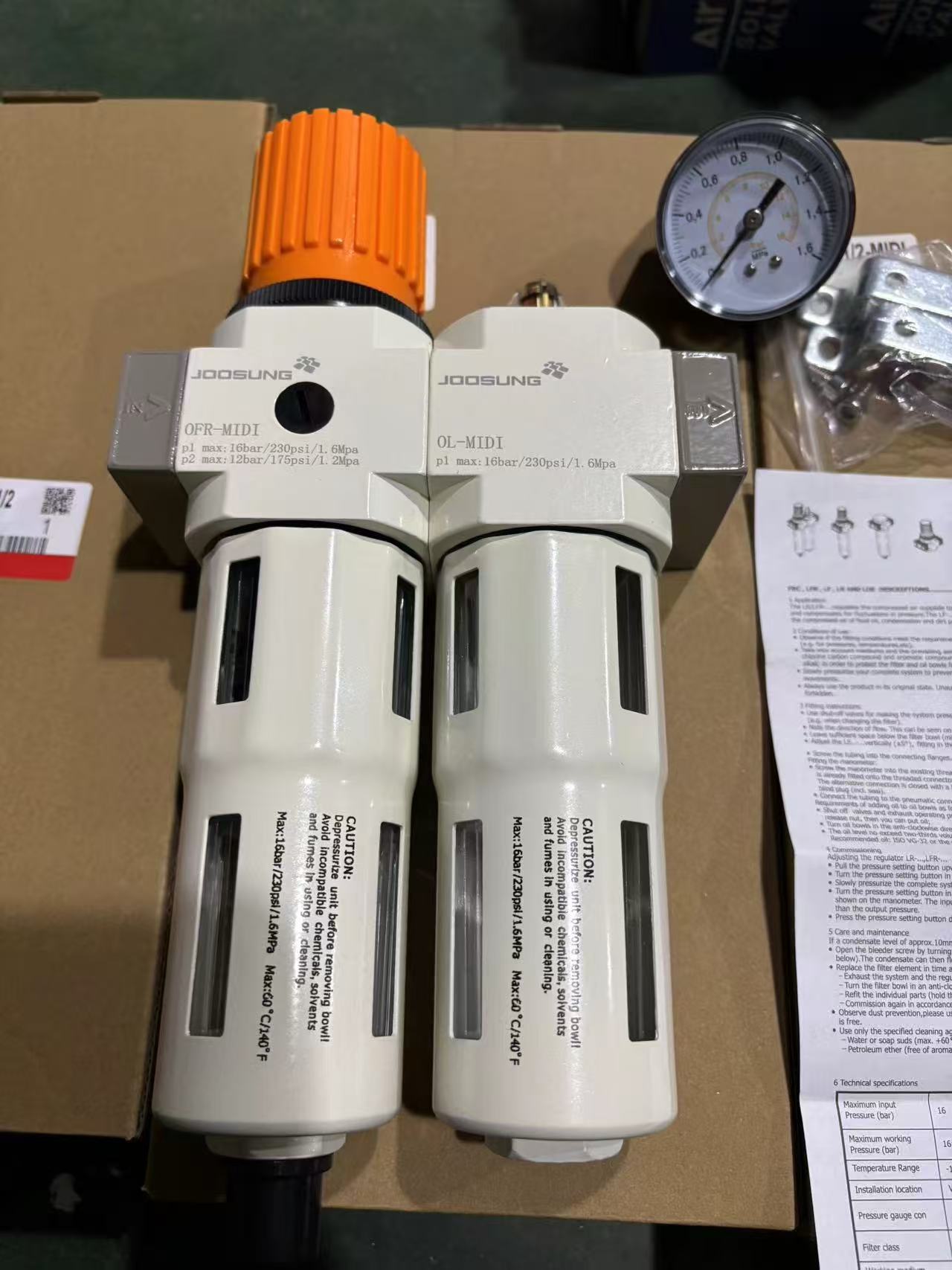

- ორი- ერთეული: მხოლოდ კომბინირებული ფილტრი + რეგულატორი
განსხვავება გაცილებით მეტია, ვიდრე კომპონენტის რაოდენობა: ლუბრიკატორის ამოღება წარმოადგენს პარადიგმის ცვლას ზეთის-უფასო პნევმატური ტექნოლოგიებისკენ.
ძირითადი განსხვავებები
1. ფუნქციური განსხვავება (GB/T 14513-2021)
- სამი-ერთეული: აწვდისშეზეთილი შეკუმშული ჰაერიუზრუნველყოფს ფილტრაციას, წნევის რეგულირებას და ზეთის ნისლს (1–3 მკმ ნაწილაკების ზომა) ქვედა დინების კომპონენტებისთვის.
- ორი- ერთეული: აწვდისმშრალი, ზეთოვანი-უფასო შეკუმშული ჰაერინაწილაკების და კონდენსატის მოცილება შეზეთვის გარეშე.
2. კონსტრუქციული დიზაინი
ადრეული სამი-ცალი ერთეული იყენებდა დისკრეტულ სერიას-დაკავშირებულ კომპონენტებს. თანამედროვე ორი-ერთეული მიიღებამოდულური, დაწყობადი კონსტრუქციათითოISO 11727, ხშირად აერთიანებს ფილტრსა და რეგულატორის ერთ ფილტრს-რეგულატორის ასამბლეაში გაჟონვის წერტილების შესამცირებლად და ინსტალაციის გასამარტივებლად.
ორი-ცალი ერთეულის აწევა: ზეთი-უფასო პნევმატიკა
მაღალი-აპლიკაციები, მათ შორის ნახევარგამტარები, საკვების გადამამუშავებელი და ფარმაცევტული პროდუქტები ექსკლუზიურად იყენებენ ორ-ერთეულ ერთეულს, რაც გამოწვეულია ინდუსტრიის ზეთოვანი-უფასო ფუნქციონირებით.
წამყვანი მწარმოებლების თანამედროვე პნევმატური კომპონენტები (SMC, Festo და ა.შ.) იყენებენ თვით-საპოხი ლუქებს და წინასწარ-შეზეთვის საკისრებს ქარხნული-შევსებული-გრძელვადიანი ცხიმით, რაც გამორიცხავს ჰაერის ზეთის ნისლის საჭიროებას.
მიხედვითჯბ/ტ 5967-2021, ზეთის ნისლის საპოხი მასალებიაკატეგორიულად აკრძალულიასისტემებში, რომლებიც იყენებენ ზეთის-თავისუფალ ან თვით-საპოხი კომპონენტებს, რადგან ჭარბი ზეთის ნისლი წარმოქმნის ნახშირბადოვან ტალახს, რომელსაც შეუძლია დაბლოკოს ან დაბლოკოს პროპორციული სარქველები და ზუსტი ნაკადის კონტროლი.
აპლიკაციის პროფილები
ორი-ცალი ერთეული
- მახასიათებლები: მაღალი ეფექტურობა, სისუფთავე, დაბალი-მოვლა
- აპლიკაციები: ზუსტი ელექტრონიკა, სამედიცინო მოწყობილობები, ლაზერული საჭრელები, ახალი ენერგეტიკული აღჭურვილობა
- პრინციპი: ეყრდნობა ჩაშენებულ-კომპონენტების შეზეთვას, ჰაერის წრედის დაბინძურების თავიდან აცილებას
სამი-ცალი ერთეული
- მახასიათებლები: გამძლე, აცვიათ-დამცავი, მოვლა- ინტენსიური
- აპლიკაციები: ხის დამუშავების მანქანები, პნევმატური ხელსაწყოები, ტრადიციული სამჭედლო აღჭურვილობა
- პრინციპი: ზეთის მუდმივი შეზეთვა და გაგრილება პნევმატური ძრავებისთვის და დარტყმითი ცილინდრებისთვის
ნაკადის შესრულება: წნევის ვარდნა
პერISO 6358, თითოეული სერიის კომპონენტი იწვევს წნევის დაკარგვას. ჩვეულებრივ მიწოდება სამი-ცალი ერთეულია10%-20%-ით დაბალი ნომინალური ნაკადივიდრე იგივე-პორტის-ზომის ორი-ცალი ერთეული საპოხი მასალის დამატებითი ნაკადის წინააღმდეგობის გამო. მაღალი-ნაკადის სისტემებში დიდი-ბურღული ცილინდრებით, მცირე ზომის სამი-ცალი ერთეული შეიძლება გამოიწვიოს ნელი, არასაკმარისი აქტივაცია.
მოვლის მოთხოვნები
- ორი- ერთეული: ორიენტირებულია კონდენსატის დრენაჟზე; ბევრი მოდელი მხარს უჭერს ავტომატურ დრენაჟს.
- სამი-ერთეული: საჭიროებს კონდენსატის დრენაჟს პლუს ზეთის რეგულარულ-დონის მონიტორინგს და წვეთოვანი-სიჩქარის კორექტირებას (1–5 წვეთი/წთ). მხოლოდISO VG 32 ტურბინის ზეთინებადართულია; ძრავის ზეთი დაუშვებელია.
დასკვნა
არსებითი განსხვავება მდგომარეობს იმაშიშეზეთვის პასუხისმგებლობის განაწილება:
- ორი-ცალი ერთეული ეყრდნობა თანამედროვე, ტექნიკურად-თავისუფალ-საპოხი კომპონენტებს.
- ხახუნისა და ცვეთა შესამცირებლად სამი-ცალი ერთეული სვამს ზეთის ნისლს.
შერჩევა უნდა ეფუძნებოდეს აქტუატორის შეზეთვის რეალურ მოთხოვნებს და არა ნაგულისხმევ სპეციფიკაციას. ნავთობის-უფასო და სუფთა წარმოების ეპოქაში, მიზანმიმართული გამარტივება ხშირად აჩვენებს უფრო მაღალ საინჟინრო პროფესიონალიზმს, ვიდრე ზედმეტი კონფიგურაცია.
