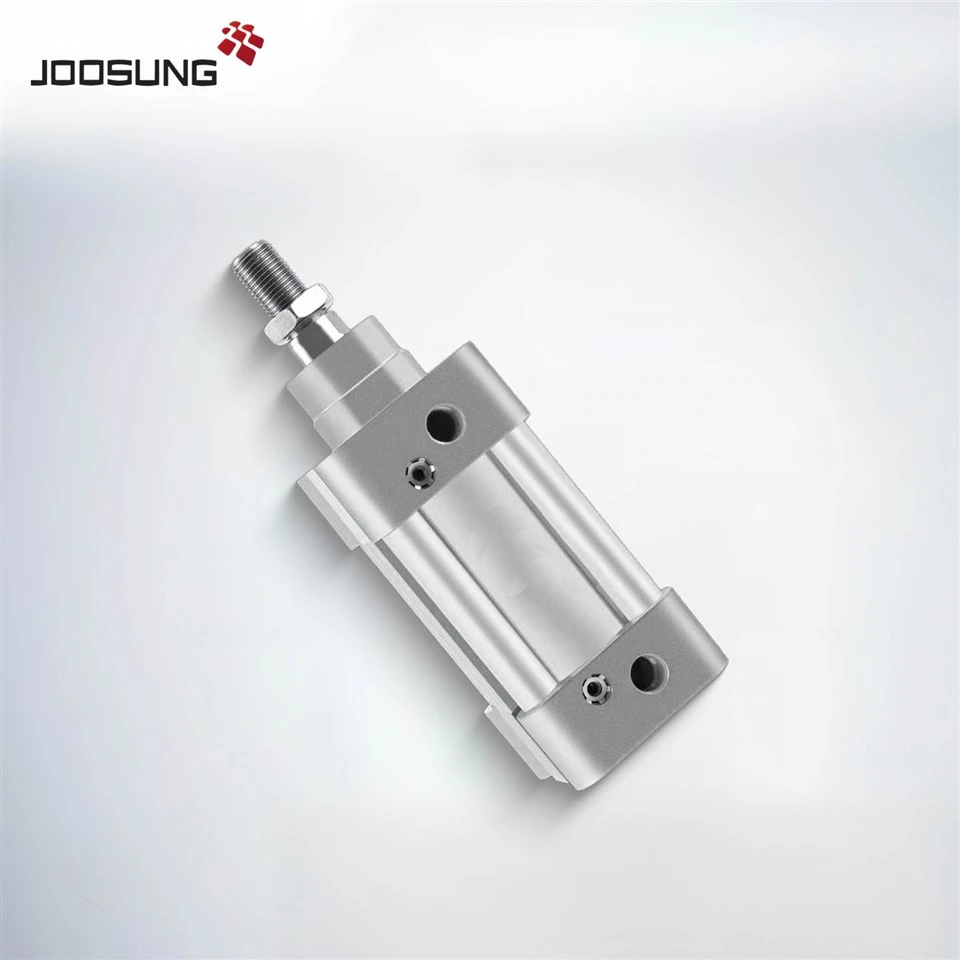

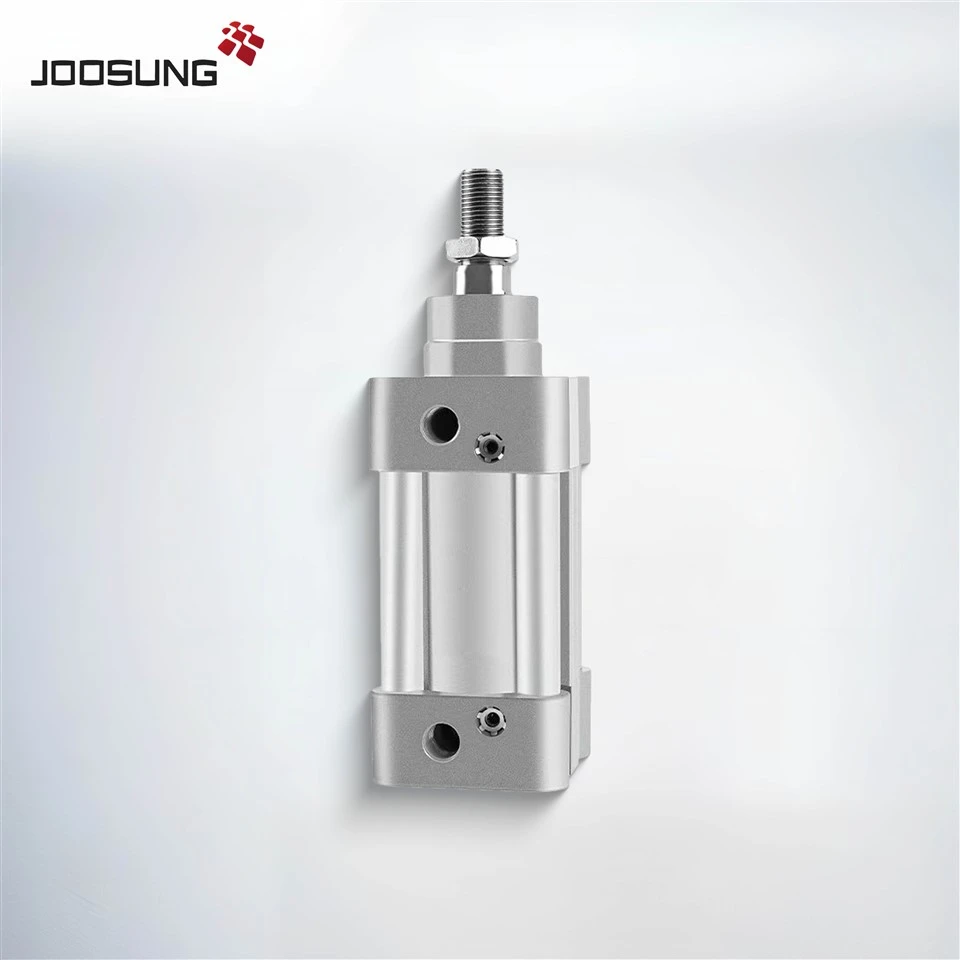

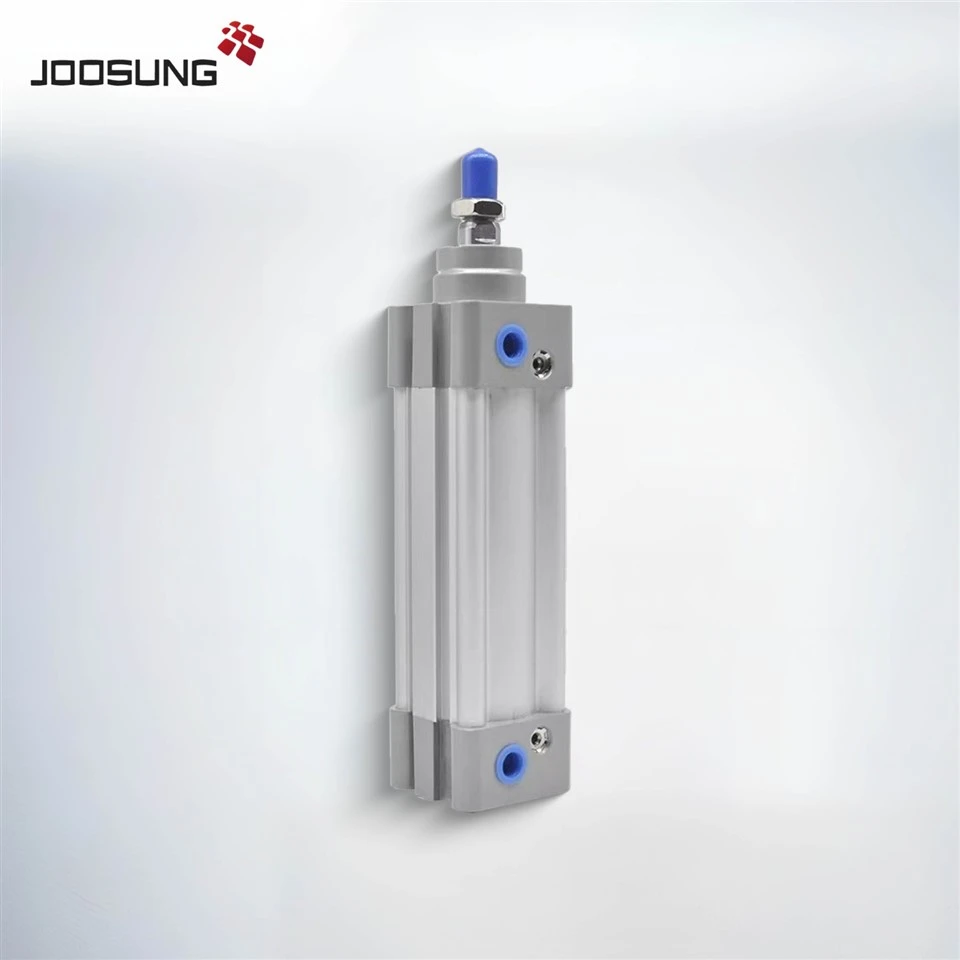

TheSAI სერიაAIRTAC-დან არის ასტანდარტული ორმაგი-მოქმედების პნევმატური ცილინდრიშექმნილია ISO15552 (ყოფილი ISO6431) განზომილებიანი მახასიათებლებით. მას აქვს უნიკალურიორმაგი Y- ფორმის ლუქის სტრუქტურარაც უზრუნველყოფს დალუქვის უმაღლეს მოქნილობას, ხანგრძლივ მომსახურებას და შემცირებულ სასტარტო წნევას. სხეული დამზადებულია აჰალსტუხი-წელი-ნაკლები ალუმინის პროფილიგვთავაზობს კოროზიის წინააღმდეგობას და წონის შემცირებას.
თანბალიშის ინტეგრირებული რეგულირებაგლუვი შენელება მიიღწევა დარტყმის ბოლოებზე. ხელმისაწვდომი დამატებითი აქსესუარები მოიცავს მაგნიტურ სენსორებს, სხვადასხვა სამონტაჟო და მაღალი{1}}ტემპერატურული დალუქვის ვარიანტებს.
|
როგორ შეუკვეთოთ SAI სერიის პნევმატური ცილინდრი |
||||||
|
S |
AI |
160 |
A |
50 |
20 |
S |
|
მოდელი |
ხვრელის ზომა |
როდ მასალა |
ცილინდრის დარტყმა |
რეგულირებადი ინსულტი |
მაგნიტი |
|
|
AI: ორმაგი მოქმედების ტიპი |
32 40 50 |
ცარიელი: საშუალო ნახშირბადოვანი ფოლადი |
არა ეს კოდი |
ცარიელი: მაგნიტის გარეშე |
||
|

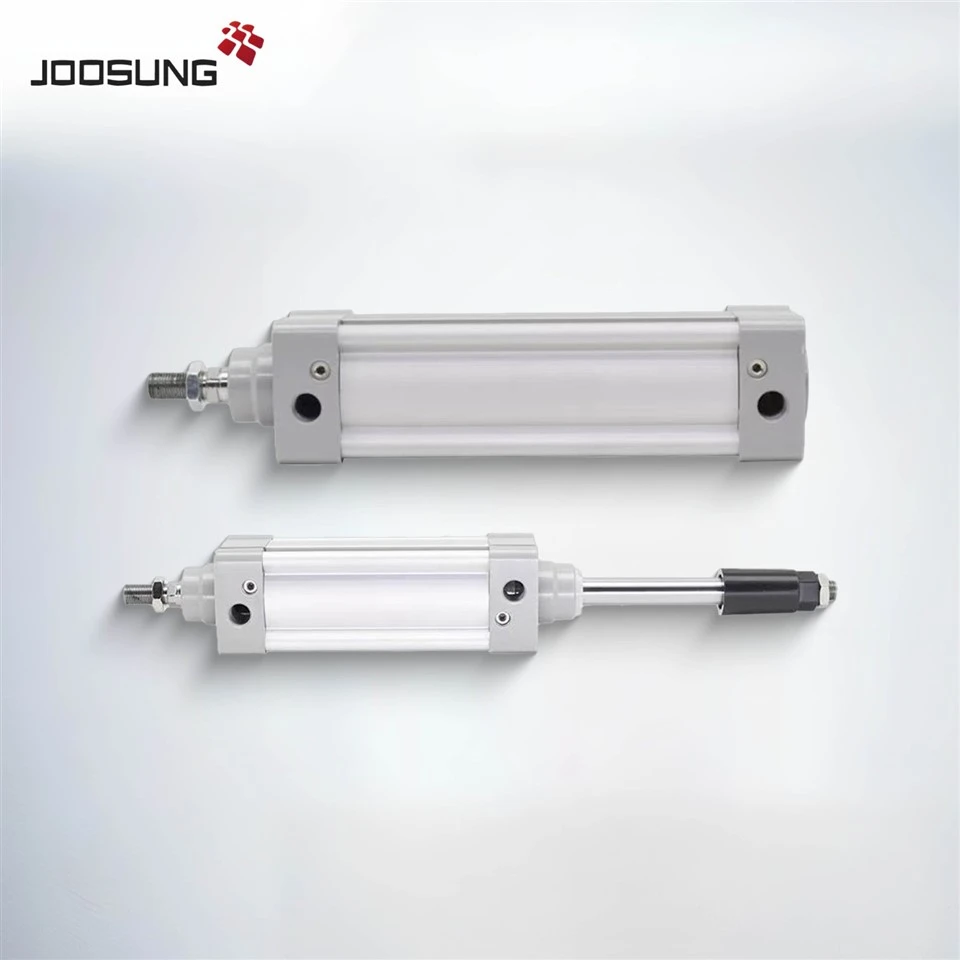

დახმარება: ორმაგი ღეროს ტიპი |
63 80 100 |
A: SUS420J2 |
S: მაგნიტით |
|||
|
AIJ: რეგულირებადი დარტყმის ტიპი |
125 160 200 |
B: SUS304 |
10 20 30 40 50 75 100 |
|||
ეძებს აკომპაქტური და საიმედო სტანდარტული ცილინდრირომელიც აკმაყოფილებს სამრეწველო ავტომატიზაციის საჭიროებებს?
TheSAI სერიასთავაზობსISO შესაბამისობა, ზუსტი დალუქვის დიზაინი და გლუვი ბალიშირებამსუბუქი ალუმინის პროფილის ცილინდრში.
დაგვიკავშირდით დღესვემოითხოვოსSAI მონაცემთა ცხრილები, CAD მოდელები და მორგებული ციტატები!
|
სპეციფიკაცია |
||||||||||
|
ხვრელის ზომა (მმ) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
მოქმედი ტიპი |
ორმაგი მოქმედება |
|||||||||
|
სითხე |
ჰაერი (იფილტრება 40μm ფილტრის ელემენტით) |
|||||||||
|
მონტაჟი |
სალ |
ძირითადი FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SAIDSAIJ |
ძირითადი FA LB TC FTC TCM1 TCM2 |
|||||||||
|
ოპერაციული წნევა |
0.15~1.0MPa(22~145psi)(1.5~10.0bar) |
|||||||||
|
მტკიცებულება წნევა |
1.5 MPa (215 psi) (15 bar) |
|||||||||
|
ტემპერატურის ხარისხი |
-20~70 |
|||||||||
|
სიჩქარის დიაპაზონი მმ/წმ |
30~800 |
30~500 |
||||||||
|
ინსულტის ტოლერანტობა |
0~250+6 გრადუსი 251~1000+b⁵1001~1500+30 |
|||||||||
|
ბალიშის ტიპი |
ცვლადი ბალიში |
|||||||||
|
რეგულირებადი ბალიშის დარტყმა |
27 |
30 |
36 |
40 |
50 |
|||||
|
პორტის ზომა [შენიშვნა1] |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
|||||
|
SAIსერიის მოდელები ხელმისაწვდომი მოდელები |
||||
|
SAI32X25 |
SAI32X50 |
SAI32X75 |
SAI32X100 |
SAI32X125 |
|
SAI32X150 |
SAI40X50 |
SAI40X75 |
SAI40X100 |
SAI40X125 |
|
SAI40X150 |
SAI40X175 |
SAI40X200 |
SAI40X250 |
SAI50X50 |
|
SAI50X75 |
SAI50X80 |
SAI50X100 |
SAI50X125 |
SAI50X150 |
|
SAI50X160 |
SAI50X175 |
SAI50X200 |
SAI50X250 |
SAI50X300 |
|
SAI63X75 |
SAI63X80 |
SAI63X100 |
SAI63X125 |
SAI63X150 |
|
SAI63X200 |
SAI63X250 |
SAI63X300 |
SAI63X350 |
SAI80X80 |
|
SAI80X100 |
SAI80X125 |
SAI80X150 |
SAI80X175 |
SAI80X200 |
|
SAI80X250 |
SAI80X300 |
SAI80X350 |
SAI80X400 |
SAI80X450 |
