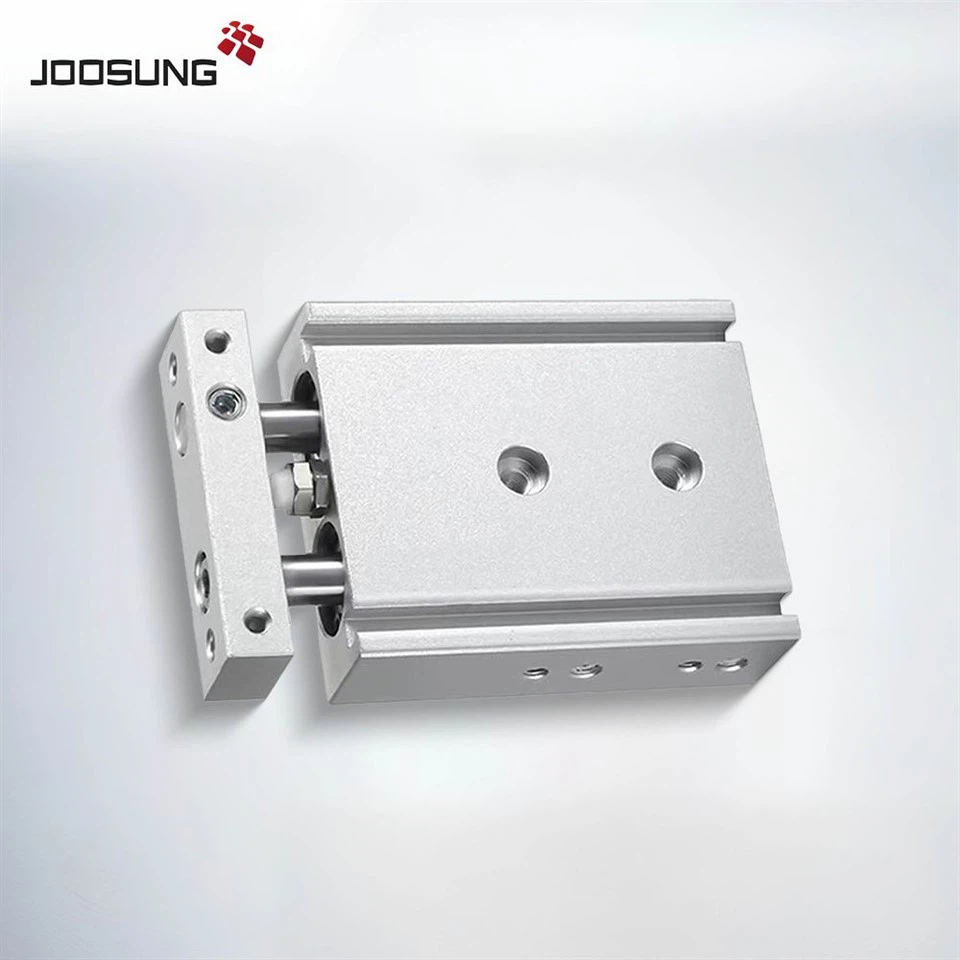

TR სერიის ორმაგი-როდ მართვადი პნევმატური ცილინდრი

როგორ შეუკვეთოთ TR სერიის პნევმატური ცილინდრი

TR

20

50

S

მოდელი

ხვრელის ზომა

ცილინდრის დარტყმა

მაგნიტი

TR: ორმაგი-წელიანი ცილინდრი (ორმაგი მოქმედების ტიპი)

6 10 16 20 25 32

S: მაგნიტით

სპეციფიკაცია:

ხვრელის ზომა:

10

16

20

25

32

მოქმედი ტიპი:

ორმაგი მოქმედი

სითხე:

ჰაერი (იფილტრება 40μm ფილტრის ელემენტით)

ოპერაციული წნევა:

0.2 ~ 1.0 მპა

0.15~1.0MPa

დამადასტურებელი წნევა:

1.5 MPa (215 psi)

ტემპერატურა (გრადუსში):

-20~70

სიჩქარის რეკვა (მმ/წმ):

30~500

რეგულირებადი დარტყმა (მმ):

-5~0

ბალიშის ტიპი:

ბამპერი

არა-მბრუნავი ტოლერანტობა:

±0.4 გრადუსი

±0.3 გრადუსი

პორტის ზომა:

M5X0.8

PT1/8

სერიის მოდელი

ხელმისაწვდომი მოდელები

TR6 სერია

TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S

TR10 სერია

TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S, TR10-60S, TR10-70S, TR10-80S, TR10-90S, TR10-100S

TR16 სერია

TR16-10S, TR16-20S, TR16-30S, TR16-40S, TR16-50S, TR16-60S, TR16-70S, TR16-80S, TR16-90S, TR16-100S, TR16,TRS-16

TR20 სერია

TR20-10S, TR20-20S, TR20-30S, TR20-40S, TR20-50S, TR20-60S, TR20-70S, TR20-80S, TR20-90S, TR20-100S, TR20-12

TR25 სერია

TR25-10S, TR25-20S, TR25-30S, TR25-40S, TR25-50S, TR25-60S, TR25-70S, TR25-80S, TR25-90S, TR25-100S, TRS-50S, TR25-125

TR32 სერია

TR32-10S, TR32-20S, TR32-30S, TR32-40S, TR32-50S, TR32-60S, TR32-70S, TR32-80S, TR32-90S, TR32-100S, TR31,TRS-12
