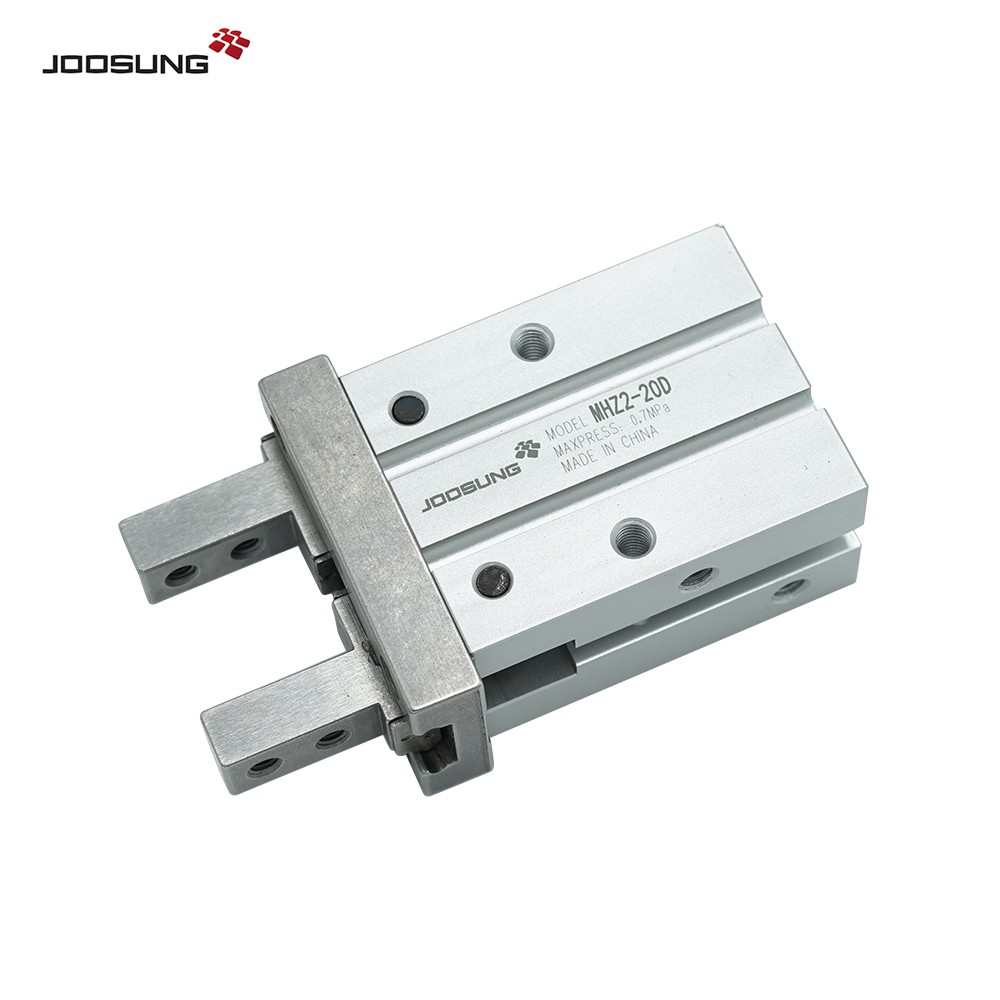

თითიპნევმატური ცილინდრი(პნევმატური თითი ან პნევმატური მჭიდი) შეუძლია შეასრულოს დაჭერის სხვადასხვა ფუნქციები და არის თანამედროვე რობოტული ხელების ძირითადი კომპონენტი. იგი ჩვეულებრივ გამოიყენება შეფუთვის მრეწველობაში და კვების მრეწველობაში აღჭურვილობისთვის, რომელიც იჭერს სამუშაო ნაწილებს. ქვემოთ მოცემულია პნევმატური თითის პნევმატური ცილინდრის გამოყენების შერჩევისა და მუშაობის პრინციპი.
I. თითის პნევმატური ცილინდრის ფუნქცია
პნევმატური თითი, რომელიც ასევე ცნობილია როგორც პნევმატური სამაგრი ან პნევმატური თითის სამაგრი, არის მოქმედი მოწყობილობა, რომელიც იყენებს შეკუმშულ ჰაერს, როგორც ძალა სამუშაო ნაწილების ასაღებად ან დასაჭერად. იგი წარმოიშვა იაპონიაში და მას შემდეგ ფართოდ გამოიყენეს შიდა ავტომატიზაციის საწარმოები. მისი სტილიდან გამომდინარე, ის შეიძლება დაიყოს Y-თითის ფორმის სამაგრებად და ბრტყელ თითის სამაგრებად. პნევმატური ცილინდრის დიამეტრი, როგორც წესი, არის 16 მმ, 20 მმ, 25 მმ, 32 მმ და 40 მმ. მისი მთავარი ფუნქციაა ჩაანაცვლოს ადამიანების აღქმის ამოცანები, ეფექტურად გააუმჯობესოს წარმოების ეფექტურობა და სამუშაო უსაფრთხოება. SMC პნევმატური თითების სერია არის ერთ-ერთი ყველაზე ხშირად გამოყენებული პნევმატური დამჭერი მოწყობილობა სამრეწველო სფეროში.
II. თითის პნევმატური ცილინდრების შერჩევის კრიტერიუმები (პნევმატური სახელურები)
სამუშაო ნაწილის ზომის, ფორმის, წონისა და დანიშნულებისამებრ გამოყენების მიხედვით, აირჩიეთ ან პარალელური გახსნისა და დახურვის ტიპი ან ღერძული გახსნისა და დახურვის ტიპი.
2. სამუშაო ნაწილის ზომის, ფორმის, გაფართოების, გამოყენების გარემოდან, t და დანიშნულებიდან გამომდინარე, შეარჩიეთ თითის პნევმატური ცილინდრების სერია (ჰაერის დამჭერები).
3. ჰაერის მომჭერის დამაგრების ძალის სიდიდის, შეკვრის წერტილის მანძილის, გაფართოების ოდენობის,t და დარტყმის მიხედვით, განსაზღვრეთ ჰაერის მჭიდის ზომა. შემდეგ, მოთხოვნების შესაბამისად, შემდგომში აირჩიეთ საჭირო არჩევითი ფუნქციები.
III. თითის პნევმატური ცილინდრის მახასიათებლები (პნევმატური სახელურები)
თითის პნევმატური ცილინდრის ყველა სტრუქტურა არის ორმაგი-მოქმედების ტიპი, რომელიც იძლევა ორმხრივ- დაჭერას. მას შეუძლია ავტომატურად ცენტრირება მოახდინოს და აქვს მაღალი განმეორებადობის სიზუსტე.
2. გამწევი ძალა მუდმივი რჩება.
3. პნევმატური ცილინდრის ორივე მხარეს შეიძლება დამონტაჟდეს არაკონტაქტური გამომრთველი-.
4. არსებობს ინსტალაციისა და კავშირის მრავალი მეთოდი.
IV. თითის პნევმატური ცილინდრის მუშაობის პრინციპი

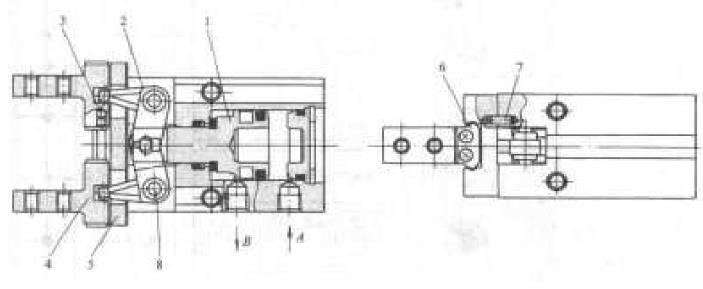

თითის პნევმატური ცილინდრის მუშაობის პრინციპის დიაგრამა შემდეგია:
როდესაც ჰაერი შეჰყავთ A პორტით და გამონაბოლქვი ჩაედინება B პორტით, პნევმატური ცილინდრის დგუშის ღერი 1 ვრცელდება. ბერკეტის 2-ის მეშვეობით, რომელიც ბრუნავს ბერკეტის 8 ღერძის ირგვლივ, ის ამოძრავებს ორ თითს 4, რათა გადაადგილდეს გარე სწორი ხაზით გზამკვლევ ლიანდაგზე 5. შედეგად, ორი თითი იხსნება და ათავისუფლებს სამუშაო ნაწილს. გაჩერების ბლოკი 6 ზღუდავს თითების გახსნის დარტყმას და პოზიციონირების პინი 7 უზრუნველყოფს, რომ სწორი გზამკვლევი არ არის არასწორი.
ზემოთ არის თითის პნევმატური ცილინდრის გამოყენების არჩევანი? პნევმატური თითის პნევმატური ცილინდრის შიგთავსის მუშაობის პრინციპი, დამატებითი ინფორმაციის მისაღებად ეწვიეთ https://www.joosungauto.com/.
